INDUKTIONS-Erwärmungs-Systeme
Power Cube SA/400 Series
Mittel- und Hochfrequenz-Breitbandgeneratoren 50 kW/25 kW/12.5 kW „Green Generators“
- Hohe Ausgangsleistung
- Hoher Wirkungsgrad dadurch minimale Betriebskosten
- Automatische Anpassung der Generatorparameter zur bestmöglichen Ankopplung
- Konstante und wiederholgenaue Ausgangsleistung durch Mikroprozessorsteuerung
- Minimale Kühlwasserdurchflussmenge erforderlich
- Hohe Sicherheit, alle Modelle mit galvanisch getrenntem Leistungsausgang
- Benutzerfreundliche Bedienung durch grafische Touchscreen-Oberfläche
- Integrierte Temperaturregelung mit 3 Betriebsarten, inkl. Temperaturprofil
- Datenlogger und Webserver zur Aufzeichnung der Prozessdaten und Auswertung über einen Webbrowser
Induktionsgenerator der Serie SA/400 hohe Flexibilität durch innovative Material Adaptierung die Steuersoftware des Generators ist mit einem dem neuesten Stand der Technik entsprechenden Mikroprozessor und Elektroniksystem ausgestattet, bedarfsgerecht kann sich der Generator an unterschiedliche Einsatzbedingungen anpassen.
Dies erlaubt maximale Effizienz (> 96 %) unter jeglichen Belastungsbedingungen mit stets präziser, stabiler und wiederholbarer Leistungsabgabe.

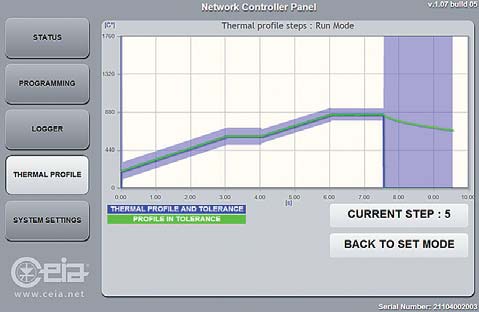

Echtzeitdarstellung Temperaturprofil

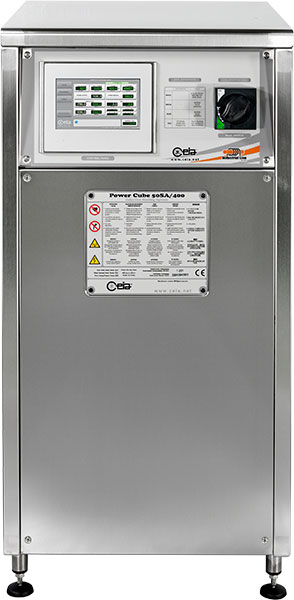

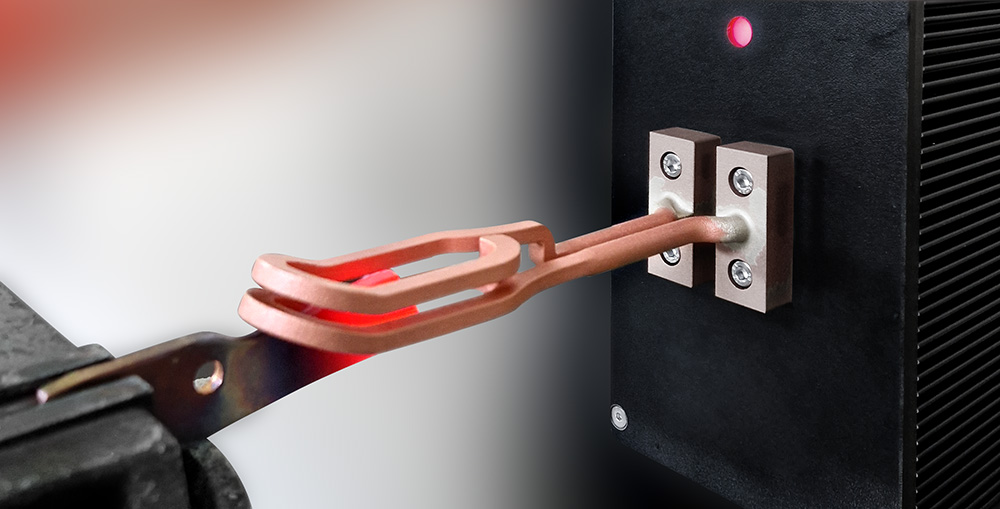

Induktionsgenerator der Serie SA/400

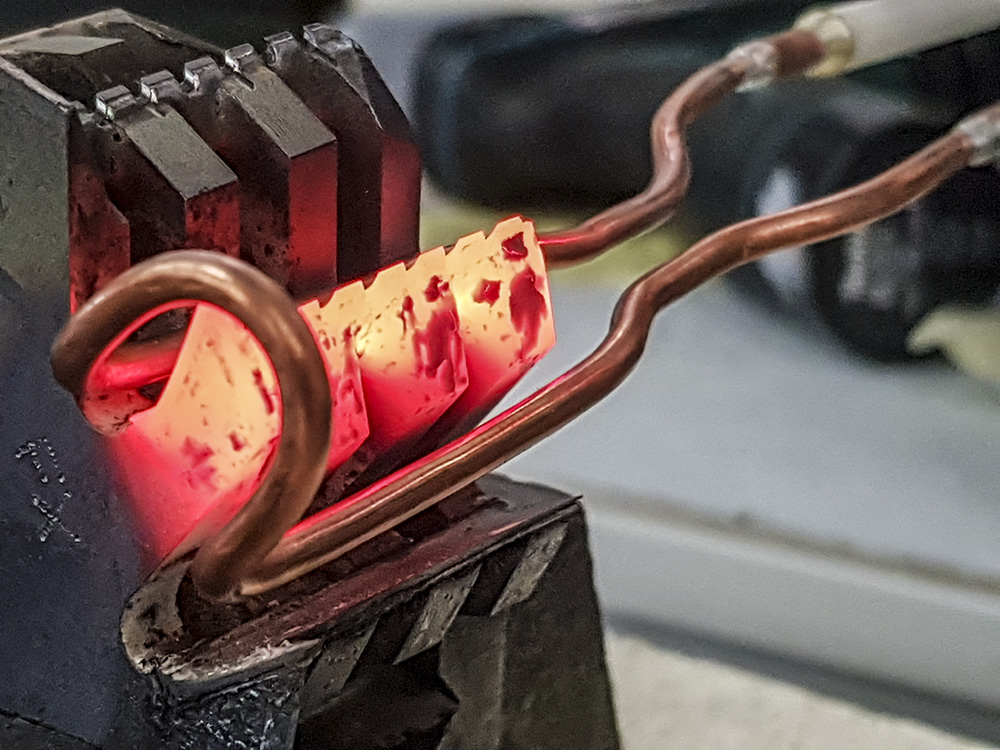

Das auf Induktionserwärmung spezialisierte Unternehmen CEIA produziert seit mehr als 30 Jahren Hoch- und Mittelfrequenzgeneratoren mit hoher Energieeffizienz bei minimalen Betriebskosten.
Durch die ständige digitale Kontrolle und automatische Anpassung der Parameter der Leistungselektronik, arbeitet der Generator immer unter den effektivsten Bedingungen.
Die mikroprozessor-basierte Steuerung basiert auf einem breiten Netz aus Feedback-Signalen, das eine ausgezeichnete Kontrolle von Spannung und Strom an der Spule sowie eine stabile und präzise Ausgangsleistung des Generators ermöglicht. Damit sind in hohem Maße wiederholbare Fertigungsprozesse gewährleistet.
Alle CEIA-Generatoren umfassen einen Trenntransformator, der den Spulenausgang von der Netzversorgung galvanisch trennt und garantiert so einen hohen Grad an Sicherheit für den Bediener.

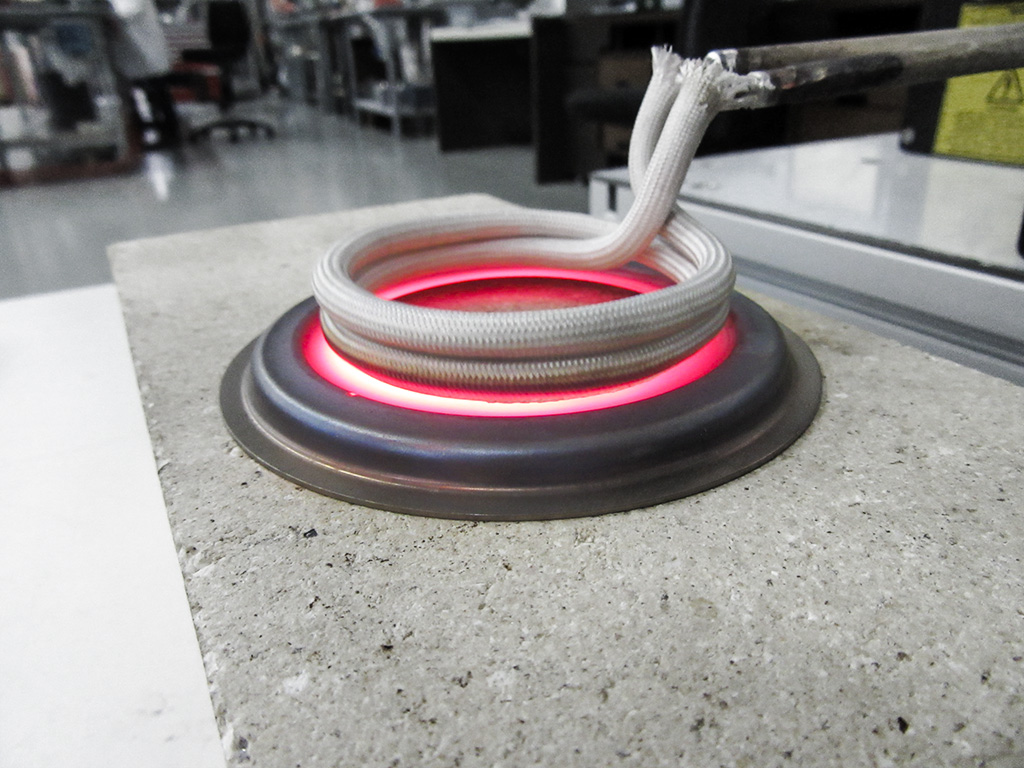

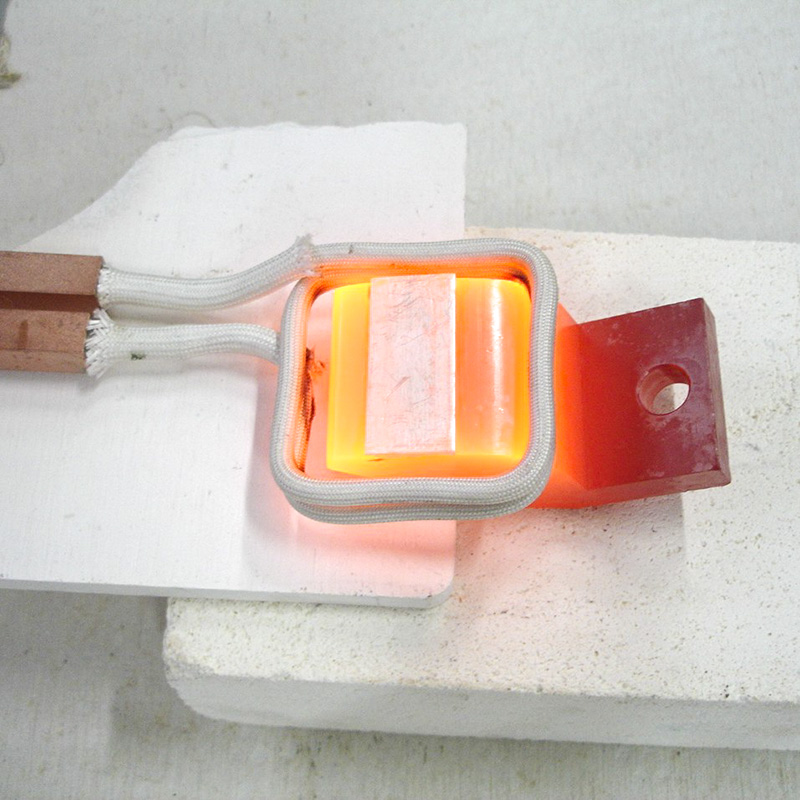

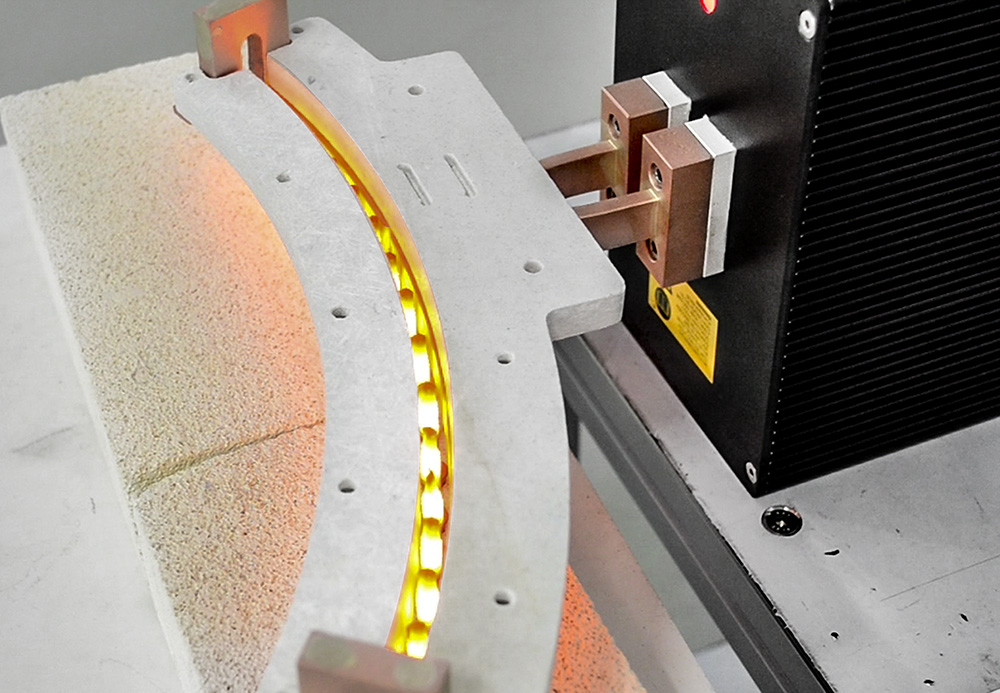

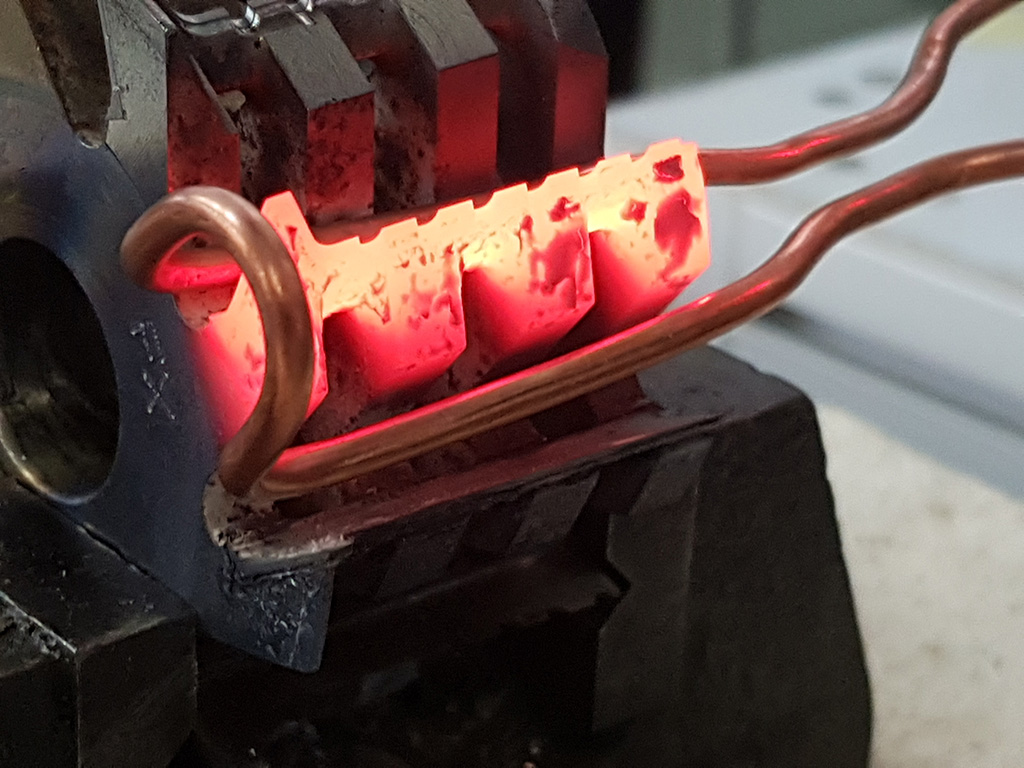

Automatische Last-Anpassung
Die SA/400 Generatoren verfügen über ein vollautomatisches Lastanpassungssystem. Der Bediener braucht keinerlei mechanische Konfiguration am Generator oder am Heizkopf vorzunehmen.
Diese automatische Funktion wählt die jeweils besten Generatorparameter aus, um den optimalen Wirkungsgrad bei jeder Sollleistung zu erzielen. Dadurch reduzieren sich die Rüstzeiten und die damit verbundenen Kosten. Ferner erfolgt während des Betriebs kontinuierlich und in Echtzeit das automatische Tracking der Ausgangsanpassung, um jederzeit und auch bei wechselnder Arbeitslast (z. B. Heiztemperatur über dem Curie-Punkt) die vorgegebene Sollleistung zu liefern. Dies gewährleistet die größtmögliche Effizienz während des gesamten Heizzyklus.
Bedienerfreundliche, grafische Schnittstelle
Über den leicht zu bedienenden 7“-Touchscreen mit hoher Auflösung hat der Bediener schnell und intuitiv Zugriff auf die Programmierparameter. Alle Prozessparameter werden ständig auf der Haupt-Bildschirmseite angezeigt:- Frequenz
- Zeit
- Ausgangsleistung eingestellt und abgegeben in kW und %(Echtzeit)
- Temperatur Vorgabe und gemessene (Echtzeit)
- Temperatur und durchflussmenge des Kühlwassers
- Speicherzelle (Rezeptur)
- Generatorstatus (Alarm)
Modulares und Konfifigurierbares System
Für die unterschiedlichen Kundenanforderungen sind die Generatoren der Serie Power Cube SA/400 sind die Generatoren in verschiedenen Ausführungen lieferbar.
Erweiterte Steuer- und Schnittstellen- Funktionen
Die mit erweiterter integrierter Steuerung ausgestatteten Power Cube Generatoren der Serie SA/400 umfassen folgende/s CEIA Zubehör/Optionen.

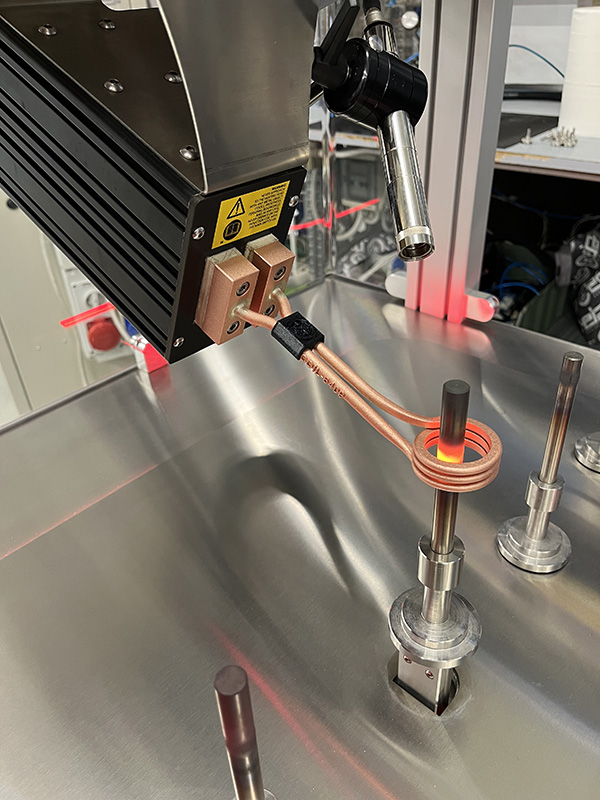

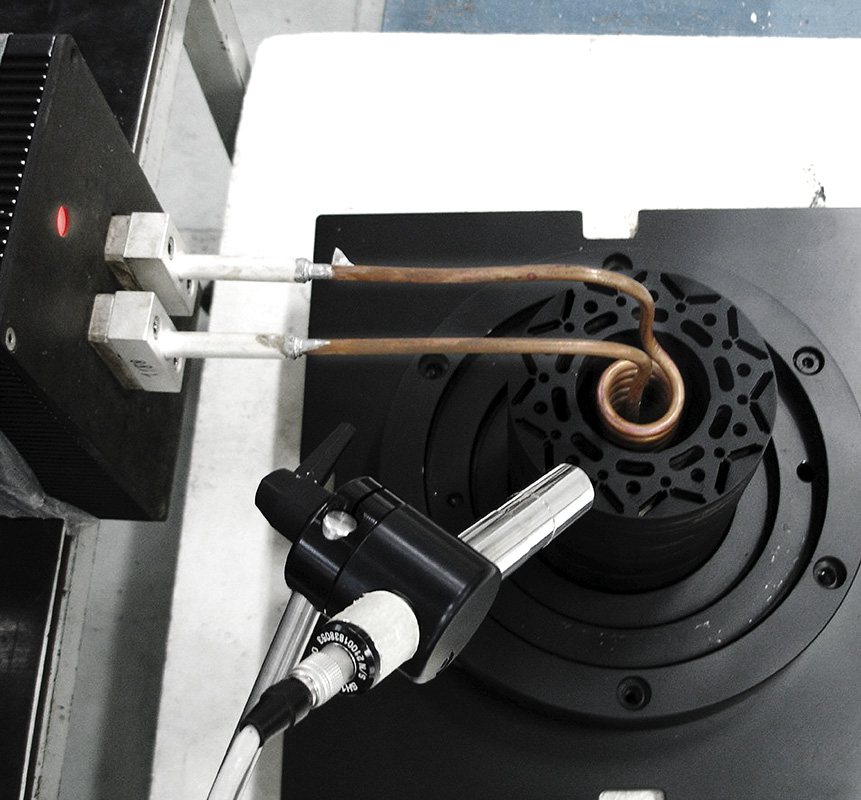

Steuerung und Überwachung des Temperaturprofils

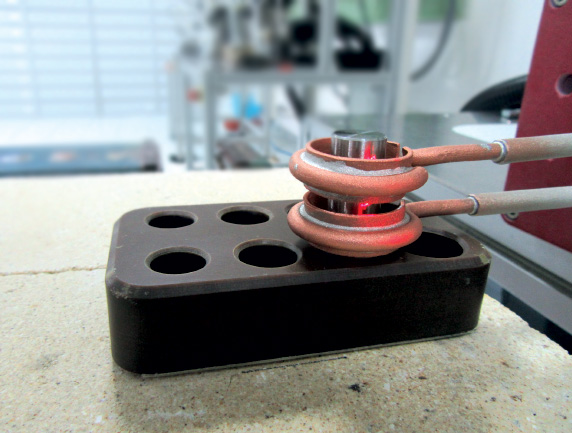

Die Betriebsart Temperaturprofi l ermöglicht in Kombination, z. B. mit den optischen IR-Pyrometern CEIA SH/SLE die Programmierung und Aufzeichnung von Temperaturverläufen für jeden Heizzyklus.- Programmierung von bis zu 20 Steps für Temperatur und Zeitdauer je Prozess
- Bis zu 100 verschiedene Prozesse speicherbar
- Maximalleistung für jedes einzelne Segment programmierbar
- Temperatur-Toleranzfenster für jedes einzelne Segment programmierbar
- Schrittarten: Heizschritt, Temperaturregelung und Abkühlschritt
- Meldeausgang für „außerhalb Toleranzbereich“ und „Zyklusende“ für jeden Prozess
Steuerung der Lotdrahtzuführung
- Verwaltung von bis zu zwei Lotdrahtzuführungen, einer je Heizeinheit
- Steuerung der Parameter:
- Drahtmenge
- Drahtvorschubgeschwindigkeit
- Drehmoment des Motors für den Drahtvorschub
- Kontrollsensor für Drahtabgabe

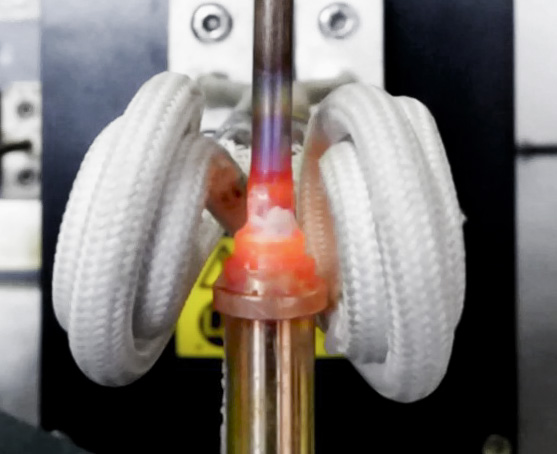

Steuerung für Weichlöten
- Für das Weichlöten optimierte Ausführung.
- Weist dieselben Merkmale wie die Steuerung der Lotdrahtzuführung auf, jedoch mit zusätzlichen Sonderfunktionen
Sonderfunktionen
- Steuerung der automatischen Abgabe von zwei Lotdrahtgebern auf ein Werkstück
- Steuerung des Emissionsgradwechsels (Emission A und B) beim Heizprozess
- Steuerung des Lötprozesses ohne Temperaturregelung (Heizzeit und zwei Leistungsstufen programmierbar)
- Steuerung der automatischen Abgabe von zwei Lotdrahtgebern auf ein Werkstück in der Betriebsart Temperaturprofil (nur wenn die Option TP aktiv ist)
Integrierter Web Server und Data log-system
Die Serie SA/400 hat serienmäßig ein Datenlogger integriert. Die Daten können zur Kontrolle der Prozessqualität gespeichert werden. Die gemessene Temperatur, die vom Generator gelieferte Leistung, die Frequenz, die Spannung und den Strom am Induktor werden überwacht. Eine Ethernet TCP/IP-Verbindung ermöglicht den Zugriff auf den internen Web Server des Generators, um die Einstellung der Parameter des Generators vorzunehmen, sowie auf die Schnitt stelle mit SCADA/DCS-Systemen.- Integrierter Webserver mit 2-port 100base-T Ethernet switch
- Keine Client Software notwendig, nur ein Standard Browser erforderlich, Anwahl über IP Adresse
- Fernwartung über VPN möglich
- Eingebautes Rich Internet Application (RIA) zum Status Monitoring, Fernkonfi guration, Datenaufzeichnung und Programmierung der Betriebsart Temperaturprofi l
- Interne Speicherkapazität mehr als 100,000,000 Messpunkte
- Offlineanalyse über CEIA Server
Feldbus-Management
- Management und Steuerung des Heizprozesses über Feldbus-Protokoll:
- Profinet
- EtherCAT
- EtherNet / IP
- Auf Anfrage (DeviceNet, Profibus, CANopen, CC-Link, CompoNet, ControlNet, Modbus-RTU or TCP, SERCOS III)
- Konformitätsbescheinigung des Schnittstellenmoduls Feldbus & Network auf Anfrage erhältlich
Wärmebildkamera-Steuerung
- Schnittstelle zur Wärmebildkamera über direkten Ethernet-Anschluss am Master Controller V3+.
- Verwaltung von bis zu zwei unabhängigen Bereichen (ROI#1 und ROI#2)
- Ideal zur Temperaturkontrolle auf großen Flächen oder bei Anwendungen, in denen sich die Lage des “hot spot“ während der Heizphase verändert
- Gleichzeitige Kontrolle und Messung von zwei verschiedenen Bereichen zur Vermeidung von Überhitzung
Eingangs-/ Ausgangs-Anschlüsse
Die Power Cube Serie SA/400 verfügt über zwei Standard-Steckverbinder zum einfachen und zuverlässigen Anschluss aller EINGANGS- und AUSGANGS-Signale des Generators. Die Power Cube Serie SA/400 verfügt über zwei Standard-Steckverbinder zum einfachen und zuverlässigen Anschluss aller EINGANGS- und AUSGANGS-Signale des Generators:- Pyrometers
- Digitale E/A
- Analoge E/A
- Ethernet
- Feldbus
- Lotdrahtzuführungen
| 12.5-SA/400 | 12.5-SA/400-2H | 2X12.5-SA/400 | 25-SA/400 | 25-SA/400-2H | 2X25-SA/400 | 50-SA/400 |
Stromversorgung und Leistung | Max. aufgenommene Leistung | 12.5 kW | 12.5 kW | 2x12.5 kW | 25 kW | 25 kW | 2x25 kW | 50 kW |
Max. Leistung am Induktor | 1000 kVAR | 1000 kVAR | 2x 1000 kVAR | 2000 kVAR | 2000 kVAR | 2x 2000 kVAR | 2000 kVAR |
Stromversorgung | 400 V~, Drei Phasen - 50 Hz / 60 Hz, kein Nullleiter |
Eingangsstrom | 23A max; Leitungsquerschnitt 10 mm2 (min) | 46A max; Leitungsquerschnitt 10 mm2 (min) | 85A max; Leitungsquerschnitt 10 mm2 (min) |
Frequenzbereich | 100 kHz... 400 kHz |
Kühlung | Wasserkühlsystem | Direkteinschaltung bei empfohlenem Druck von ca. 4 bar [58 psi] (min. 2 bar [29 psi], max. 8 bar [116 psi]) |
Min. Durchfluss:Generator: 2,5 l/min [0,66 GPM]Heizspule: 2 bis 10 l/min [0,52 bis 2,6 GPM], je nach verwendeter Spule |
Wassertemperatur am Einlass: von Umgebungstemperatur bis 45 °C (113 °F) (nicht kondensierend) |
Betrieb | Dauerbetrieb |
Betriebsart | Automatisch (Steuerung durch eine CEIA-Steuereinheit) |
Kontrolle der Ausgangsleistung | Automatische Stabilisierung der Ausgangsleistung (keine Beeinfl ussung durch Netzspannungsschwankungen) |
Selbstdiagnose | Visuelles und akustisches Fehlersignal | Kontrolle von Temperatur und Durchfl uss des Kühlwassers |
Kontrolle eines eventuellen Kurzschlusses des Heizinduktors |
Interne Störung |
Kontrolle der korrekten Induktorgröße |
Kontrolle des Heizkopfanschlusses |
Kontrolle des Versorgungsspannungswerts |
Umgebungsbedingung | Betriebstemperatur | 5 °C bis 55 °C |
Lagertemperatur | -20 °C bis 70 °C |
Relative Luftfeuchtigkeit | 0 - 95% (nicht kondensierend) |
IP-Schutzart | IP54 |
Gewicht | 163 lbs (74 kg) | 174 lbs (79 kg) | 216 lbs (98 kg) | 213 lbs (97 kg) | 233 lbs (106 kg) | 375 lbs (170 kg) |
Sicherheitshinweis | Galvanisch von Netzspannung getrennt |
Entspricht den internationalen Sicherheitsrichtlinien für elektrische Sicherheit (EN 60204-1) und elektromagnetische Verträglichkeit (EN 61000-6-2, EN 61000-6-4) |
